Description
Mega Link Bow Shackles (Omega/anchor type) are forged, quenched and tempered alloy steel shackles with maximum proof load 2.2× WLL and ultimate load 6× WLL. Available with screw pin (G-209), round pin (G-213), or bolt type (G-2130), covering chain sizes 1/4″ to 3″ with WLL from 0.5T to 85T for multi-directional rigging loads.Technical Data

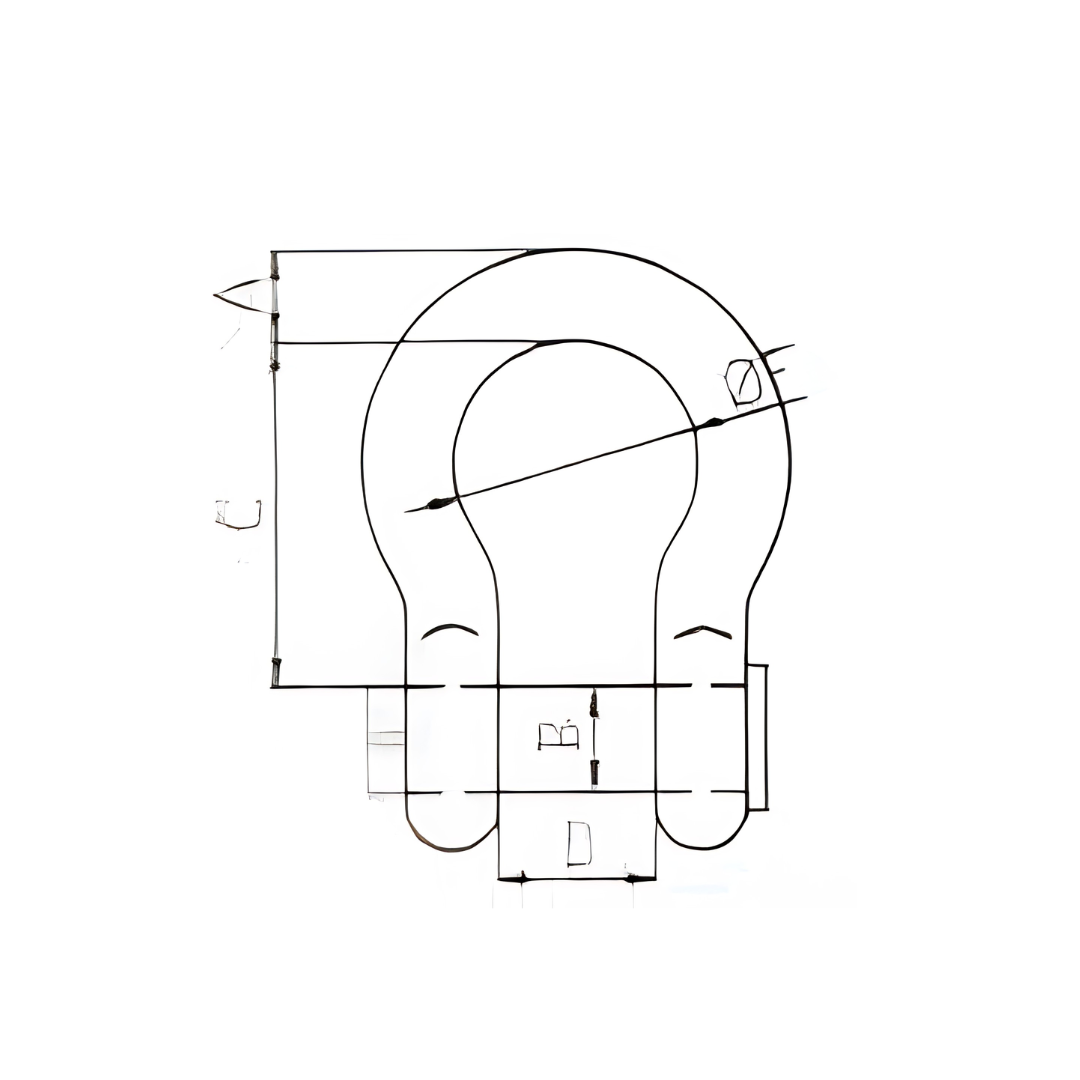

| Size of Chain (in) | Size of Chain (mm) | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | W.L.L. (T) | Weight (kg) |
|---|---|---|---|---|---|---|---|---|
| 1/4 | 6 | 7.0 | 7.9 | 27.5 | 12.3 | 19.8 | 0.5 | 0.05 |
| 5/16 | 8 | 8.1 | 8.4 | 31.6 | 12.8 | 21.0 | 0.75 | 0.10 |
| 3/8 | 10 | 10.0 | 11.0 | 37.0 | 17.5 | 25.5 | 1 | 0.15 |
| 7/16 | 11 | 11.1 | 11.6 | 40.9 | 19.6 | 29.0 | 1.5 | 0.22 |
| 1/2 | 13 | 12.7 | 16.0 | 47.5 | 20.5 | 34.0 | 2 | 0.36 |
| 5/8 | 16 | 16.0 | 19.0 | 60.5 | 28.0 | 42.0 | 3.25 | 0.63 |
| 3/4 | 19 | 19.0 | 22.0 | 72.0 | 32.0 | 49.5 | 4.75 | 1.23 |
| 7/8 | 22 | 22.0 | 25.0 | 84.0 | 38.0 | 58.0 | 6.5 | 1.79 |
| 1 | 25 | 25.0 | 28.0 | 95.5 | 44.5 | 67.0 | 8.5 | 2.28 |
| 1 1/8 | 29 | 28.5 | 32.0 | 108.0 | 46.0 | 73.0 | 9.5 | 3.75 |
| 1 1/4 | 32 | 32.0 | 35.0 | 119.0 | 51.0 | 80.0 | 12 | 5.31 |
| 1 3/8 | 35 | 35.0 | 38.0 | 133.0 | 58.0 | 91.0 | 13.5 | 7.18 |
| 1 1/2 | 38 | 38.0 | 42.0 | 146.0 | 60.5 | 97.0 | 17 | 8.62 |
| 1 3/4 | 45 | 45.0 | 50.0 | 178.0 | 76.6 | 128.0 | 25 | 15.4 |
| 2 | 51 | 51.0 | 57.0 | 197.0 | 83.0 | 145.0 | 35 | 23.7 |
| 2 1/2 | 63 | 64.0 | 69.0 | 267.0 | 106.5 | 185.0 | 55 | 44.6 |
| 3 | 76 | 77.0 | 82.0 | 330.0 | 128.7 | 203.0 | 85 | 70.0 |
